Возведение земляного полотна типа полувыемка—полунасыпь

Технологическая карта разработана на основе типового решения с привязкой работ к конкретным производственным условиям строительства автомобильной дороги III категории во II дорожно-климатической зоне.

В состав технологического процесса входят подготовительные и основные работы. Самая актуальная информация ворота для мини футбола 3х2 купить на сайте.

Подготовительные работы: восстановление и закрепление оси трассы; разбивка полосы отвода; очистка территории в пределах полосы отвода от кустарника, пней и крупных камней; разбивка земляного полотна и устройство водоотвода.

Основные работы: срезка растительного слоя грунта; устройство нагорной канавы; нарезка уступов; разработка грунта в выемке с перемещением в насыпь; послойное разравнивание грунта; увлажнение грунта; послойное уплотнение грунта в насыпи; срезка рыхлого грунта с откоса насыпи и планировка его поверхности; планировка верха земляного полотна и окончательное его уплотнение.

Организация разбивочных работ и поперечный профиль земляного полотна представлены на рис. 8.13, 8.14.

Технология производства работ по удалению растительного слоя толщиной 0.15 м представлена в главе 1, раздел 1.4.

Забанкетную нагорную канаву разрабатывают экскаватором-планировщиком ЭО-3332А с ковшом вместимостью 0.5 м3, который перемещается параллельно оси дороги по специально устроенной полке.

Схема разработки проектного профиля забанкетной канавы показана на рис. 8.15.

Последовательность выполнения работ следующая: сначала ковшом, установленным под углом откоса, срезают грунт по контуру I, затем по контуру II, а оставшийся грунт выбирают нормально установленным ковшом с зачисткой дна (контур III). Вырытый грунт отсыпают в банкет "на вымет".

E2-1-17, табл. 3, п. 4 - Д – Нвр= 3,7 час, так как глубина канавы меньше 1 м НРвр = 1,2.

Нвр = 1,2 * 3,7 = 4,4 час, Pсм = = 180 м3/смену.

Прежде чем разрабатывать полувыемку, необходимо нарезать уступы (рис. 8.16).

Ширину уступа назначают 2—4 м или равной ширине отвала землеройной машины, а высоту 0.5—2.0 м. Например, бульдозер ДЗ-18 с поворотным отвалом 1отв = 3.9 м;

Нотв = 1.0 м. Стенки уступов при высоте до 1 м — вертикальные, а при высоте свыше 1 м до 2 м — с наклоном 1:0.5. Основание уступа выполняют с уклоном 10—20 о/оо.

Нижний уступ (I) нарезают шире верхних (II, III) на 1—2 м, так как отсыпаемая насыпь может быть шире проектного очертания (рис. 8.16) на 1.0 м. Это делают для качественного уплотнения краевых зон откосной части земляного полотна. Объемы выполняемых работ по устройству забанкетной канавы, банкета, нарезке уступов, разработке полувыемки и отсыпке по насыпи определяют по средним площадям поперечных сечений (рис. 8.14).

Основные объемы земляных работ производят бульдозером ДЗ-18 — ведущая машина. Грунт — супесь легкая крупная II группы.

При нарезании уступов бульдозером с поворотным отвалом ДЗ-18 (Т-100 МЗГП) согласно Е2—1—22 (табл. 2, п. Зд) Нвр на расстояние перемещения грунта II группы до 10 м — 0.62 час на 100 м3 и добавление на каждые следующие 10 м — 0,49 час. Таким образом для длины участка 30 м Нвр = 0.62 + 2 х 0.49 = 1.6 час, а сменная производительность

Рсм == 500 м3/смену.

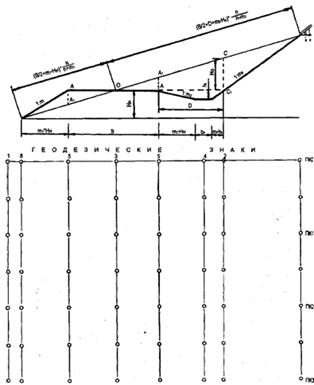

Рuc. 8.13. Схема организации разбивочных работ при разработке полувыемки— полунасыпи.

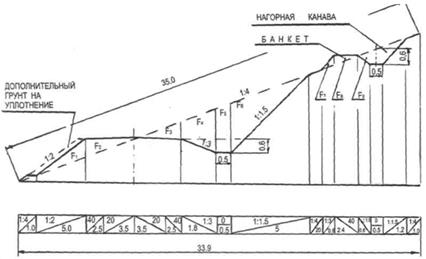

Рис. 8.14. Поперечный профиль земляного полотна типа полувыемка—полунасыпь.

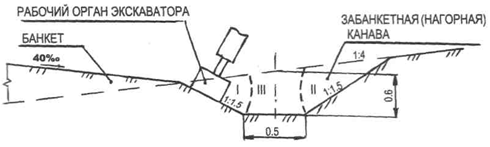

Рис. 8.15. Схема разработки забанкетной канавы: I—II—III— последовательность экскавации грунта

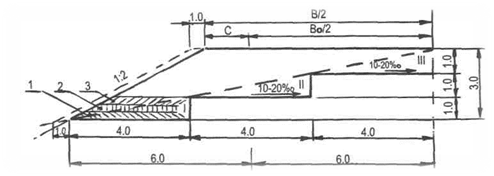

Рис. 8.16. Нарезка уступов универсальным бульдозером: I—III — уступы; 1—3 — отсыпаемые слои насыпи

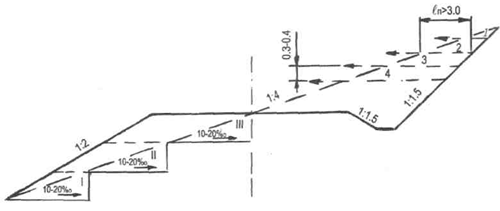

Рис. 8.17. Последовательность разработки полувыемки на косогоре: 1, 2, 3, 4 —разрабатываемые слои полувыемки.

Разработку грунта начинают с верхней части полувыемки, устраивая площадку шириной не менее 3 м. При габарите ширины бульдозера ДЗ-18 3.57 м /„ = 4.0 м.

Грунт срезают слоями толщиной 0.3—0.4 м и перемещают вдоль откоса на расстояние 10 м. Затем срезанный грунт перемещают вниз по косогору на устроенный уступ (I) и производят его послойную укладку в продольном направлении. При таком технологическом процессе производства работ по перемещению грунта к уступу и последующей послойной укладке следует назначать бульдозер с неповоротным отвалом ДЗ-24 (Т-180 Г).

Производительность бульдозера ДЗ-18 на срезке грунта и перемещении его вдоль откоса на расстояние до 10 м определится:
