Выводы и рекомендации по результатам расчета

Страница 5

Коэффициент τ0 определяется согласно приложению 5 СНиП II-4-79.

τ1 = 0,9 при одинарном оконном стекле.

τ2 = 0,75 при переплете стальном, одинарном, открывающемся

τ3 = 0,9 при железобетонной ферме в качестве несущей конструкции

τ4 = 1 при отсутствии солнцезащитных устройств.

τ5 = 0,9 коэффициент учитывающий потери в сетке, устанавливаемой под фонарями.

τ0 = τ1* τ2* τ3 *τ4* τ5=0,9*0,75*0,9*1*0,9 = 0,547

Коэффициент ρср определяется по формуле

где

S1 – площадь потолка, за вычетом площади фонаря:

S1=10*6*14*6 – 12*12*6*2 =3312 м2

S2 – площадь боковой стены, за вычетом световых проемов:

S2=88*15.6 – 6*6*1.2*5 – 2*6*5 =1096.8 м2

S3 – площадь пола:

S3=84*60 = 5040 м2

Lp/B=84/60=1.4

B/h1=60/6.4=9,38, где:

h1 – расстояние от уровня рабочей поверхности до верха остекления первого яруса.

l1/B=2/60=0.03

где:

ln – расстояние от стены до расчетной точки, l1=2м

Расчет КЕО при боковом освещении

(Цех № 3 – отделение общей сборки и малярное отделение и экспедиция)

Расчет КЕО при боковом освещении удобно вести в табличной форме.

Уровень условной рабочей поверхности примем равным 0,8м, шаг между расчетными точками равен 2м.

Коэффициент τ0 определяется согласно прил.5 СНиП II-4-79.

τ1 = 0,9 при одинарном оконном стекле.

τ2 = 0,75 при переплете стальном, одинарном, открывающемся

τ3 = 0,9 при железобетонной ферме в качестве несущей конструкции

τ4 = 1 при отсутствии солнцезащитных устройств.

τ5 = 0,9 коэффициент учитывающий потери в сетке, устанавливаемой под фонарями.

τ0 = τ1* τ2* τ3 *τ4* τ5=0,9*0,75*0,9*1*0,9 = 0,547

Коэффициент ρср определяется по формуле

где

S1 – площадь потолка, за вычетом площади фонаря:

S1=66,8*72 - 12*60*2 =1440 м2

S2 – площадь боковой стены, за вычетом световых проемов:

S2=15,6*72 – (6*6+3*6)*5 =853,2 м2

S3 – площадь пола:

S3=66,8*27 = 4809,6м2

Lp/B=72/66,8=1,08

B/h1=66,8/7,6=8.79

где:

h1 – расстояние от уровня рабочей поверхности до верха остекления первого яруса.

l1/B=2/66,8=0.03

где:

ln – расстояние от стены до расчетной точки, l1=2м

Определение количества лучей n2 и n3 при верхнем освещении

Чтобы определить расчетное значение КЕО при верхнем освещении необходимо подсчитать количество лучей n2 и n3 проходящих через световые проемы. Для определения количества лучей в выбранном масштабе вычерчивают продольный и поперечный разрез рассчитываемого цеха. На поперечный разрез наносится уровень условной рабочей поверхности, на котором отмечаются расчетные точки. Расчетные точки откладываются от стены, на которой расположены световые проемы до противоположной стены с выбранным шагом. Шаг принимается равным 1…2 метра в зависимости от точности, с которой требуется произвести расчет, для высокой точности шаг принимают равным 1 метр, при шаге 2 метра достигается минимальная точность.

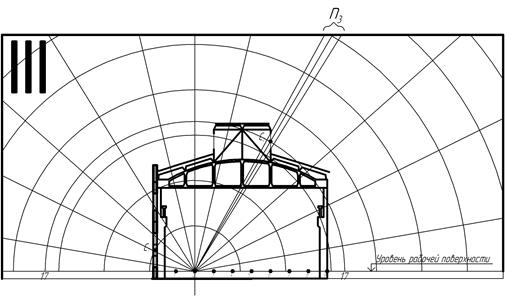

Рисунок 3. Определение лучей n3, проходящих через световые проемы при верхнем освещении, по графику III.

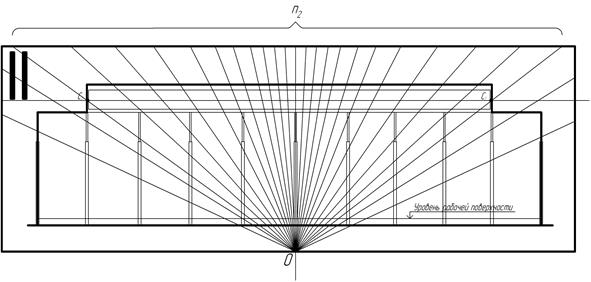

Рисунок 4. Определение количества лучей n2, проходящих через световые проемы при верхнем освещении по графику II

Подсчет количества лучей по графикам III и II производится в следующем порядке:

а) график III накладывается на чертеж поперечного разреза помещения, центр графика О совмещается с расчетной точкой 2, а нижняя линия графика III—со следом рабочей поверхности;

б) подсчитывается количество лучей n3, проходящих от неба в расчетную точку 2 через световые проемы (рис. 3);

в) отмечается номер полуокружности графика III, которая проходит через точку С2 — середину светового проема;

г) график II накладывается на чертеж продольного разреза помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру полуокружности по графику III, проходили через точку С2 (рис. 9);
