Выводы и рекомендации по результатам расчета

Страница 1

Цех №1

Полученное расчетное значение КЕО eср=3,85 превышает нормированное eнIII = 2 на 48%. В связи с этим требуется принять меры, по уменьшению освещенности данного помещения.

Возможно

1) Уменьшить площадь боковых световых проемов.

2) Убрать фонарь.

3) Установить светозащитные устройства.

Цех №2

Полученное расчетное значение КЕО eср=2,57 превышает нормированное eнIII = 2 на 23%, В связи с этим требуется принять меры, по уменьшению освещенности данного помещения.

Возможно:

1) Уменьшить площадь боковых световых проемов.

2) Убрать фонарь.

3) Установить светозащитные устройства.

Цех №3

Полученное расчетное значение КЕО eср= 1,9 меньше нормативного eнIII = 2 на 5%, что соответствует требованию СНиП, поэтому выбранный тип и размеры остекления принимаем к дальнейшему проектированию без изменения.

Расчет величин вставок в деформационных осадочных швах. Размеры вставок

Определение величины нормированного КЕО

Согласно СНиП II-4-79 для VI разряда зрительных работ, при естественном совмещенном освещении, нормированное значение КЕО принимается по таблице 1.

eнIII = 2%.

Графо – аналитический расчет фактического КЕО

Определение количества лучей n1 и n2 при боковом освещении:

Чтобы определить расчетное значение КЕО при боковом освещении необходимо подсчитать количество лучей n1 и n2 проходящих через световые проемы. Для определения количества лучей в выбранном масштабе вычерчивают план и поперечный разрез рассчитываемого цеха. На поперечный разрез наносится уровень условной рабочей поверхности, на котором отмечаются расчетные точки. Расчетные точки откладываются от стены, на которой расположены световые проемы до противоположной стены с выбранным шагом. Шаг принимается равным 1…2 метра в зависимости от точности, с которой требуется произвести расчет, для высокой точности шаг принимают равным 1 метр, при шаге 2 метра достигается минимальная точность.

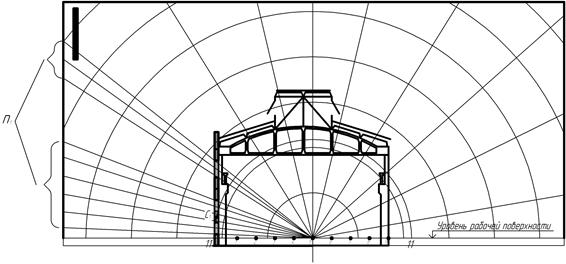

Рисунок 1. Определение количества лучей n1, проходящих через световые проемы в стене при боковом освещении

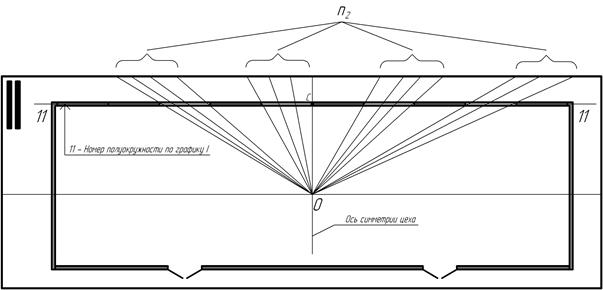

Рисунок 2. Определение количества лучей n2 проходящих через световые проемы в стене по графику II

Подсчет количества лучей по графикам I и II производится в следующем порядке:

а) График I накладывается на чертеж поперечного разреза помещения, центр графика О совмещается с расчетной точкой 5, а нижняя линия графика со следом рабочей поверхности (рис. 1);

б) Подсчитывается количество лучей п1, проходящих через световые проемы;
