Определение гидростатической нагрузки на элементы рабочей секции дока

Страница 2

Р = ρghC2 S = ρg(a-z) LCТ;

Р = 1000·9,81·(5,8-0,6)·13,75·5.8 = 4068.21 кН

Центр приложения силы Р:

ld2 = h; ld2 = 5,8-0,6 = 5,2 м

Масштаб схемы 1см = 1м

Масштаб эпюр давления 1см = 25,506 кПа

Масштаб силы 1см = 1000 кН

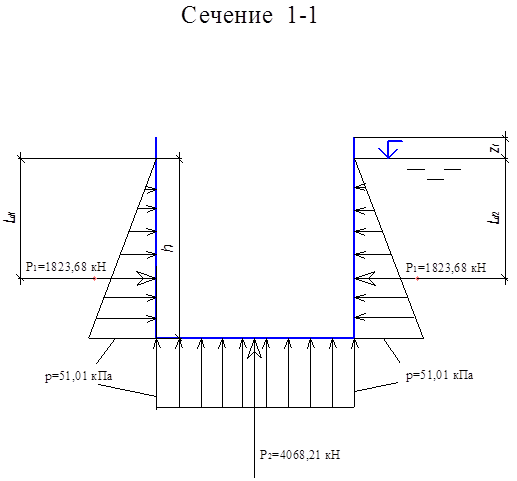

Рис.1 – Расчетная схема к определению нагрузки на элемент рабочей секции дока.
