Отопление и вентиляция жилого здания
Страница 7

Проверка правильности гидравлического расчета:

0,9∙ ∆pp =7200 > Σ(R∙ l+ Z)= 6770,9 Па

%

Подбор водоструйного элеватора

Водоструйный элеватор предназначен для снижения температуры сетевой воды (tc= 150°C), поступающей от ТЭЦ по тепловой сети в тепловой центр здания, до необходимой для подачи в систему отопления воды с температурой tг= 105°C, путем смешивания сетевой и обратной воды, имеющей температуру tо= 70°C, а также для создания необходимого давления в системе.

Требуется подобрать водоструйный элеватор типа ВТИ – теплосети Мосэнерго.

1. Основной расчетной характеристикой для подбора элеватора является коэффициент смещения:

2. Номер элеватора выбирается в зависимости от диаметра горловины:

3.

- тепловая мощность системы отопления, кВт;

кВт

– суммарная потеря давления по длине расчетного циркуляционного кольца, кПа

Диаметр камеры смещения (горловины) dгор = 11 мм, следовательно номер принимаемого по каталогу элеватора № = 2

4. Диаметр сопла элеватора определяется по формуле:

где pсист – располагаемая разность давлений воды в тепловой сети на вводе в здание (принимается pсист = 150 кПа).

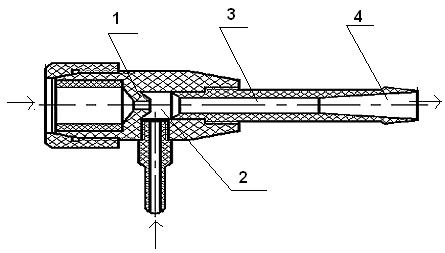

Разрез водоструйного элеватора:

Рис.

1 – сопло

2 – камера смешения

3 – горловина

4 – диффузор

Таблица.

Номер элеватора

Диаметр камеры смещения d, мм

Общая длина L, мм

Расстояние от входного фланца до центра патрубка подсоса l, мм

Диаметр патрубка подсоса d1, мм

Наружные диаметры присоединительных фланцев

Входного D

Выходного D1

Патрубка подсоса D2

1

2

3

4

5

6

7

8

2

20

425

90

51

145

160

160

Характеристика и конструирование системы вентиляции

Необходимо запроектировать систему естественной канальной вытяжки вентиляции для блока из четырех квартир, расположенных по вертикали здания.

(Кухня 112, 212, 312, 412)

Расчет заключается в определении количества воздуха, которое требуется удалить из кухни по вытяжным каналам. В каждом из этих помещений следует запроектировать по одному вентканалу.

Схема естественной вентиляции:

Поступление воздуха в помещение (приток) осуществляется через поры и неплотности наружных ограждений (инфильтрация) или специальные приточные устройства в жилых комнатах (форточки, фрамуги), а удаление воздуха из помещения (вытяжка) - через решетки на вентиляционных каналах, установленные под потолком в кухнях, санузлах и ванных комнатах. Вентиляционные каналы прокладываются во внутренних кирпичных стенах или в бетонных панелях. Устройство каналов в наружных стенах не допускается.

В канальных системах естественной вытяжной вентиляции воздух перемещается в воздуховодах под действием гравитационного давления, возникающего за счет разности плотностей наружного и внутреннего воздуха.

Каналы прокладываются во внутренних кирпичных стенах, материал – кирпич.

Горизонтальные воздуховоды и вытяжные шахты материал – шлакогипс.

Гравитационное давление , Па определяется по формуле:
