Определим усилия, действующие в узле:
продольная сила: ;
поперечная сила: .
Опорная площадь колонны:
.
При этом, напряжение смятия составляет:
,

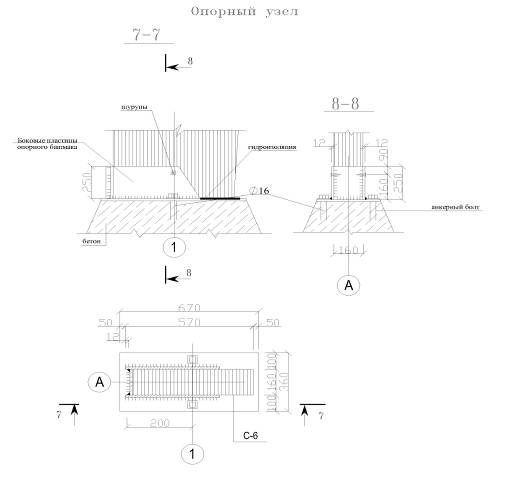

где - расчетное сопротивление смятию, которое определяется по табл.3 СНиП II-25-80. Нижняя часть колонны вставляется в стальной сварной башмак, состоящей из диафрагмы, воспринимающей распор, двух боковых пластин, воспринимающих поперечную силу, и стальной плиты - подошвы башмака. При передаче распора на башмак колонна испытывает сжатие поперек волокон, значение расчетного сопротивления которого определяется по таблице 3 СНиП II-25-80 и для принятого сорта древесины составляет:
.
Требуемая высота диафрагмы определяется из условия прочности колонны.
.
Конструктивно принимаем высоту диафрагмы .
Рассчитываем опорную вертикальную диафрагму, воспринимающую распор, на изгиб как балку, частично защемленную на опорах, с учетом пластического перераспределения моментов:
Найдем требуемый из условия прочности момент сопротивления сечения. При этом примем, что для устройства башмака применяется сталь С235 с расчетным сопротивлением .
.
Тогда толщина диафрагмы:
.
Принимаем толщину диафрагмы . Боковые пластины и опорную плиту принимаем той же толщины в запас прочности.
Предварительно принимаем следующие размеры опорной плиты:
длина опорной плиты:
,
ширина:
включая зазор "с" между боковыми пластинами и рамой по 0,5 см.
Для крепления башмака к фундаменту принимаем анкерные болты диаметром 16 мм, имеющие следующие геометрические характеристики:
; .
Анкерные болты работают на срез от действия распора. Определяем срезывающее усилие при количестве болтов равным 2 шт:
кН
Напряжение среза определим по формуле:
,
где - расчетное сопротивление срезу стали класса С235, равное в соответствии с табл.1* СНиП II-23-81* .
Условие прочности анкерных болтов выполняется.
