Каркас состоит из поперечных рам, образованных из колонн, защемлённых в фундаментах, и стропильных ферм, шарнирно опирающихся на колонны. В продольном направлении здание разбивается на 2 температурных отсека, на расстоянии 72 м.(ось15) устраивается температурный шов.
Устойчивость здания в поперечном направлении обеспечивается жёсткостью заделанных в фундамент колонн и жёстким диском покрытия. Пространственная жёсткость каркаса обеспечивается жестким диском плит покрытия и связями. Конструкция и расположение связей задаётся исходя от высоты здания, величины пролёта и шага колонн, наличие мостового крана. Связи представляют собой сварную конструкцию из прокатных равнополочных уголков. По концам в местах присоединения к колоннам в связях предусмотрены косынки, которыми они и привариваются.
Вертикальные связи устанавливаются:
1. между основными колоннами в каждом ряду посередине температурного блока; в пролётах с подвесными кранами связи монтируются на всю высоту колонн, а в пролёте с мостовым краном – в подкрановой части здания; в зависимости от шага колонн и высоты подкранового рельса связи выполняются портальными (рис.2).
Рис.2 Схема расположения вертикальных связей между колоннами в производственного здания.
2. в пространстве стропильных ферм в крайних ячейках температурного блока здания и над вертикальными связями между колонн по продольным осям (рис.3).
- вертикальные связи
Рис.3 Схема расположения вертикальных связей в покрытии и распорок по верху колонн в производственном здании.
Горизонтальные связи устанавливаются:
1. по верху колонн в пролётах с подвесными кранами, где нет вертикальных связей (распорки);
2. на отметке +7,20 в торцевых ячейках во всех пролётах для крепления фахверковых колонн (ветровые фермы) (рис.4).
3. в пролете с мостовым краном в торцевых стенах на уровне кранового пути (ветровые фермы, которые также используются как ремонтные площадки).

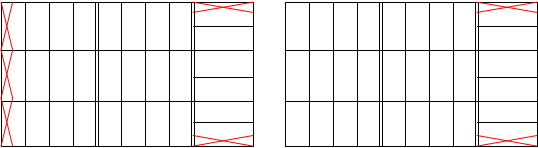

Рис.4 схема расположения горизонтальных связей:
а) ветровых ферм на отметке +7,20; б) ветровых ферм на уровне подкранового пути
