Набивные сваи

Страница 1

Набивные сваи устраивают на месте их будущего положения путем заполнения скважины (полости) бетонной смесью или песком. В настоящее время применяют большое количество вариантов решения таких свай. Их основные преимущества:

ü возможность изготовления любой длины;

ü отсутствие значительных динамических воздействий при устройстве свай;

ü применимость в стесненных условиях;

ü применимость при усилении существующих фундаментов.

Набивные сваи изготовляют бетонными, железобетонными и грунтовыми, причем имеется возможность устройства свай с уширенной пятой. Способ устройства свай прост - в предварительно пробуренные скважины подается для заполнения бетонная смесь или грунты, в основном песчаные.

Применяют следующие разновидности набивных свай - сваи А.Э. Страуса, буронабивные, пневмонабивные, вибротрамбованные, частотрамбоанные, вибронабивные, песчаные и грунтобетонные. Длина свай достигает 20-30 м при диаметре 50-150 см. Сваи, изготовляемые с применением установок фирм Като, Беното, Либхер могут иметь диаметр до 3,5 м, глубину до 60 м, несущую способность до 500 т.

Буронабивные сваи. Характерной особенностью устройства буронабивных свай является предварительное бурение скважин до заданной глубины.

Самими первыми в нашей стране, на основе которых применяются все существующие разновидности буронабивных свай, являются сваи А.Э. Страуса, которые были предложены в 1899 г. Изготовление свай включает следующие операции:

ü пробуривание скважины;

ü опускание в скважину обсадной трубы;

ü извлечение из скважины осыпавшегося грунта;

ü заполнение скважины бетоном отдельными порциями;

ü трамбование бетона этими порциями;

ü постепенное извлечение обсадной трубы.

В пробуренную до проектной отметки (5-12 м) скважину осторожно опускают трубу диаметром 25-40 см и далее загружают бетонной смесью. После заполнения скважины на глубину около 1 м бетонную смесь трамбуют и медленно поднимают вверх обсадную трубу до тех пор, пока высота смеси в трубе не уменьшится до 0,3-0,4 м. Снова загружается бетонная смесь и процесс повторяется. Учитывая, что диаметр скважины больше диаметра обсадной трубы и поверхность пробуренного грунта оказывается неровной, шероховатой, при наполнении бетонной смесью обсадной трубы, ее подъеме и уплотнении смеси, бетон заполнит весь свободный объем, включая и зазор между стенками скважины и обсадной трубой. Часть бетона и цементного молока проникнет в грунт, повысив его прочность.

Недостатки способа - невозможность контролировать плотность и монолитность бетона по всей высоте сваи, возможность размыва не схватившейся бетонной смеси грунтовыми водами.

Армирование свай производят только в верхней части, где на глубину 1,5-2,0 м в свежеуложенный бетон устанавливают металлические стержни для их последующей связи с ростверком.

В зависимости от грунтовых условий буронабивные сваи устраивают одним из следующих способов - сухим способом (без крепления стенок скважин), с применением глинистого раствора (для предотвращения обрушения стенок скважины) и с креплением скважины обсадной трубой.

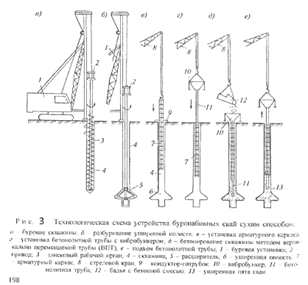

Сухой способ (рис. 3) применим в устойчивых грунтах (просадочные и глинистые твердой полутвердой и тугопластичной консистенции), которые могут держать стенки скважины. Скважина необходимого диаметра разбуривается методом вращательного бурения в грунте на заданную глубину. После приемки скважины в установленном порядке при необходимости в ней монтируют арматурный каркас и бетонируют методом вертикально перемещающейся трубы.

Используемые в строительстве бетонолитные трубы, как правило, состоят из отдельных секций и имеют стыки, позволяющие быстро и надежно соединить трубы. Секции бетонолитных труб длиной 2-6 м в стыках скрепляют болтами или замковыми соединениями, у первой секции крепится приемный бункер, через который бетонная смесь подается в трубу. В скважину опускается бетонолитная труба до самого низа, в приемную воронку подается бетонная смесь из автобетоносмесителя или с помощью специального загрузочного бункера, на этой же воронке закреплены вибраторы, которые уплотняют укладываемую бетонную смесь. По мере укладки смеси бетонолитная труба извлекается из скважины. По окончании бетонирования скважины голову сваи формуют в специальном инвентарном кондукторе, в зимнее время дополнительно надежно защищают. Сухим способом по рассмотренной технологии изготовляют буронабивные сваи диаметром от 400 до 1200 мм, длина свай достигает 30 м.
