Расчётная схема для определения несущей способности сваи дана на рис. 3.2.1 Слои грунта, прорезаемые сваей, делим на элементарные слои толщиной не более 2 м. Вычисляем средние глубины zi для каждого слоя грунта. Определяем несущую способность сваи по формуле:
Fd = gc (gcR * A *R + USgcf*fi*hi),
где g с – коэффициент условий работы сваи в грунте, принимаемый равным 1; gсR, gcf – коэффициенты условий работы грунта соответственно под нижним концом и на боковой поверхности сваи, учитывающие способы погружения свай на расчётные сопротивления грунтов, определяемые по табл. VI.3[ 1]: при погружении свай забивкой молотами gсR= gcf = 1;
А – площадь опирания на грунт сваи, м2;
U – наружный периметр поперечного сечения сваи, м;
R – расчётное сопротивление грунта под нижним концом сваи, кПа, определяемое по таблице 6.1[ 11];
fi – расчётное сопротивление i-го слоя грунта по боковой поверхности сваи, кПа, определяемое по таблице 6.2 [11],
hi- толщина i-го слоя грунта, м.
Определяем fi в зависимости от величины zi и характеристик грунтов:
z1 =1.35 м f1 = 4,51 кПа h1 = 0.3 м f1*h1 = 1.35 кН/п.м.
z2 =2.5 м f2 =37,5 кПа h2 = 2.0 м f2*h2 =75,0 кН/п.м.
z3 =4.5 м f3 =45.5 кПа h3 = 2.0 м f3*h3 =91.0 кН/п.м.
z4 =6.0 м f4 =48.0 кПа h4 = 1.0 м f4*h4 =48.0 кН/п.м.
z5 =7.2 м f5 =49.2 кПа h5 = 1.4 м f5*h5 =68.88 кН/п.м.
S fi*hi =284.23 кН/п.м.
При z0 =7.9 м R =1545 кПа; А = 0.3*0.3=0.09 м2; U = 0.3*4 =1.2 м
Fd = 1*(1* 0.09* 1545+ 1.2*1*284.23) = 480.13 кН
Несущая способность сваи по материалу:
Nств =m j (Rв*Ав + Rs*As),
где m – коэффициент условий работы сечения, равный 1.0;
j - коэффициент продольного изгиба ствола, равный 1.0;
Rв – расчётное сопротивление бетона осевому сжатию, кПа;
Ав – площадь поперечного сечения бетона, м2(Rв = fcd =16/1.5 =10.67 МПа);
Rs – расчётное сопротивление сжатой арматуры, кПа (класс S400 Rs =365000 кПа);
Аs –площадь сечения продольной арматуры, м2 (по сортаменту Аs =0.000452 м2 для арматуры 4Ш12)
Nств = 1*1 (10670* 0.09 + 365000 * 0.000452) =1125.28 кН.
В дальнейших расчётах принимаем меньшее значение несущей способности.
Расчётная допустимая нагрузка на сваю
P = Fd /gк,
где gк =1.4 – для промышленных и гражданских зданий.
Р = 480.13/ 1.4 =342.95 кН
Определяем количество свай: n
=
N
/
P
,
n = (1115*1.2)/ 342.95=3.9 сваи
В плане сваи размещаем с шагом 3d =900 мм. Расстояние от края ростверка до ближайшей грани сваи не менее 50 мм.
Определяем давление на голову сваи:
Nmaxmin =(N +Gp) / n ± åM*y /S yi2
где y – расстояние от центра тяжести свайного поля до ряда свай, в котором определяется давление на сваю, м;
уi – момент инерции отдельного ряда свай относительно центра свайного поля, м.
Gp = bp*lp*d*gср*gс =1.3*1.3*1.3*20*1.1 =48.33 кН
где gср – усреднённое значение удельного веса грунта и фундамента, кН/м3;
gс – коэффициент условий работы.
Nmax =+ =403.8 кН < 1.2*342.95 = 411.5 кН (2%)
Nmax = - =308.4 кН > 0
Условие выполняется.

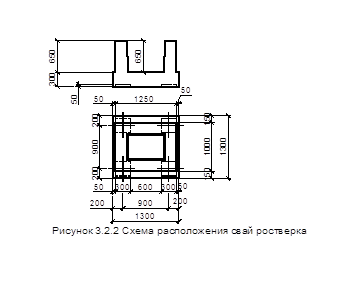

Окончательно принимаем сваю С70.30-6 - рис. 3.2.2.
