Выбор монтажного крана

Страница 1

Выбор крана для каждого монтажного потока производят по техническим параметрам. К техническим параметрам крана относятся:

Требуемая грузоподъемность Qк,

Наибольшая высота подъема крюка Hк,

Наибольший вылет крюка Lк,

Длина стрелы Lс.

Выбор крана начинают с уточнения массы сборных элементов, монтажной оснастки и грузозахватных устройств, габаритов и проектного положения конструкций в сооружении.

Требуемая грузоподъемность крана Qк складывается из массы монтируемого элемента Qэ, массы монтажных приспособлений Qпр и массы грузозахватного устройства Qгр:

Qк ³ Qэ+ Qпр+ Qгр.

Расчет ведут приближенным способом, обеспечивающим точность, достаточную для курсового проекта.

Высота подъема крюка:

Hк = hо + hз + hэ + hст,

где hо – превышение монтажного горизонта над уровнем стоянки крана, м;

hз – запас по высоте для обеспечения безопасности монтажа, принимаем 0,5 м; hэ – высота или толщина элемента, м;

hст – высота строповки (от верха элемента до крюка крана), м.

Определяют оптимальный угол наклона крана к горизонту:

hп – длина грузового полиспаста (принимается 2-5 м);

b1 – ширина или длина элемента, м;

S – расстояние от края элемента до оси стрелы, принимают приближенно 1,5 м;

a – угол наклона оси стрелы крана к горизонту, град.

Рассчитывают длину стрелы без гуська:

hс - расстояние от оси крепления стрелы до уровня стоянки крана, м.

Определяют вылет крюка:

Lк = Lс cosa + d,

где d – расстояние от оси вращения крана до оси крепления стелы, принимаем 1,5 м.

Для крана оборудованного стрелой без гуська технические параметры определяют, используя рисунок 1.

1. Монтаж фундаментного блока

:

Высота подъема крана:

Hк = hо + hз + hэ + hст=-1,05+0,5+0,6+2=4,15 м,

где hо = -1,05 м, – превышение монтажного горизонта над уровнем стоянки крана;

hэ = 0,6, - высота элемента;

hст = 2 м – высота строповки;

hз = 0,5 м – запас по высоте для обеспечения безопасного монтажа.

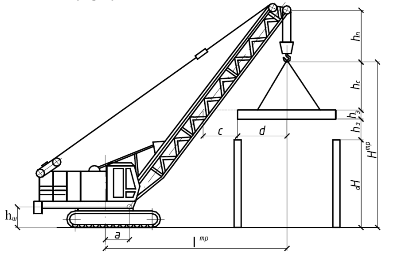

Рис. 1. - Схема для определения технических параметров стрелового

крана без гуська

Оптимальный угол наклона стрелы крана:

=

hп = 2 м, - длина грузового полиспаста крана

b1 =0,4 м – ширина сборного элемента

S=1,5 м - расстояние от края элемента до оси стрелы

Длина стрелы без гуська:

=

hс=1,5 м – расстояние от оси крепления стрелы до уровня стоянки крана.

Вылет крана:

d=1,5 м – расстояние от оси вращения крана до оси крепления стрелы.

Максимальную грузоподъемность:

Q =Qэ+Qгр= 1,3+0,31=1,61 т

2. Монтаж колонны

:

Высота подъема крана:

Hк = hо + hз + hэ + hст=0+0,5+4,5+1,25=6,25 м,

где hо = 0 м, – превышение монтажного горизонта над уровнем стоянки крана;

hэ = 4,5, - высота элемента;

hст = 1,25 м – высота строповки;

hз = 0,5 м – запас по высоте для обеспечения безопасного монтажа;

Оптимальный угол наклона стрелы крана:

=

hп = 2 м, - длина грузового полиспаста крана

b1 =0,3 м – ширина сборного элемента

S=1,5 м. - расстояние от края элемента до оси стрелы

Длина стрелы без гуська:

=

hс=1,5 м – расстояние от оси крепления стрелы до уровня стоянки крана.

Вылет крана:

d=1,5 м – расстояние от оси вращения крана до оси крепления стрелы.

Максимальную грузоподъемность:

Q =Qэ+Qгр= 1,35+0,197=1,55 т

3. Монтаж подкрановой балки

:
